  • ■ 您当前所在位置: 天洁环保 > 产品展示 > 布袋除尘器系列 >
  • LCM-D/G型长袋离线脉冲除尘器

  • 点击:
  • LCM-D/G型长袋离线脉冲除尘器

    一、简介
      LCM-D/G型系列长袋离线脉冲收尘器是集十余年来的研究技术经验和成果,综合了目前**上****的长袋离线脉冲除尘技术而向用户推出的一种具有九十年代**水平的长袋离线脉冲除尘器技术和产品。它是一种处理风量大、清灰效果好、、运行、维护方便、占地面积小的大型除尘设备。
      广泛应用于冶金行业炼钢高炉,原料喷煤制备等工厂、建材行业、电力、化工行业、碳黑、沥青混凝土搅拌、锅炉、烟气除尘等行业的粉尘治理和物料回收。
    二、选型说明
      型号规格标记示例说明:
      L——布袋除尘器标准命名字母
      C——长袋
      M——脉冲
      D——低压型
      G——高压型
      11000——过滤面积11000m2

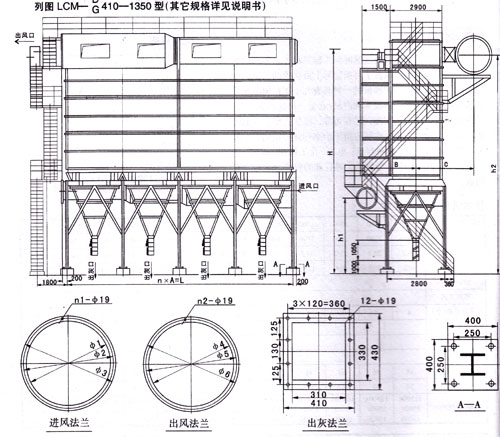

    四、技术性能及外型尺寸
    项目\规格 1850 2300 2800 3700 4600 5500 6500 1850×2 2300×2 2800×2 3700×2
    过滤面积m2 1850 2300 2800 3700 4600 5500 6500 3700 4600 5600 7400
    处理风量万m3/h 16.2 20.7 25.2 33.3 41.4 49.5 58.5 33.3 41.4 50.4 66.6
    滤袋数量(条) 616 770 924 1232 1540 1848 2156 1232 1540 1848 2464
    滤袋规格mm Φ160 ×6050
    清灰方式 离线清灰
    离线分室数(个) 4 5 6 8 10 12 14 8 10 12 16
    除尘器漏风率% ≤2%
    入口浓度mg/m3 ≤20g/m3
    排放浓度mg/m3 50-100mg/m3
    脉冲阀数量(个) 44 55 66 88 110 132 154 88 110 132 176
    重量T 74 93 112 147 177 212 252 142 179 216 286
    外型尺寸mm 11500×
    5500×
    13800
    13800×
    5500×
    13800
    16560×
    5500×
    13800
    22080×
    5500×
    13800
    27600×
    5500×
    13800
    33120×
    5500×
    13800
    38640×
    5500×
    13800
    11500×
    10300×
    13800
    13800×
    10300×
    13800
    16560×
    10300×
    13800
    22080×
    10300×
    13800

    项目\规格 5500×2 6500×2 7400×2 410 460 600 680 820 925 1100 1200 1350
    过滤面积m2 11000 13000 14800 410 460 600 680 820 925 1100 1200 1350
    处理风量万m3/h 99 117 133.2 3.69 4.14 5.4 6.12 7.38 8.64 9.9 10.8 12.6
    滤袋数量(条) 3696 4312 4928 252 280 378 280 336 378 462 504 560
    滤袋规格mm

    Φ160 ×6050 Φ130 ×4050 Φ160 ×6050

    清灰方式

    离线清灰 在线清灰

    离线分室数(个) 24 28 32
    除尘器漏风率% ≤2%
    入口浓度mg/m3 ≤20g/m3
    排放浓度mg/m3 50-100mg/m3
    脉冲阀数量(个) 264 308 352 18 20 27 20 24 27 33 36 40
    重量T 74 93 112 147 177 212 252 142 179 216 286 346
    外型尺寸mm 13120×
    10900×
    13800
    38640×
    10900×
    13800
    41400×
    10900×
    13800
    4600×
    6400×
    13800
    5000×
    6500×
    9750
    6700×
    6600×
    9750
    5020×
    6700×
    11750
    6070×
    6850×
    11750
    6700×
    6950×
    11750
    7960×
    7125×
    11750
    8800×
    7250×
    11750
    9640×
    7400×
    11750

    LCM-D/G型长袋离线脉冲除尘器

    LCM-D/G型长袋离线脉冲除尘器
