  • LFEF系列立窑玻纤布袋式除尘器

  • 点击:
  • LFEF系列立窑玻纤布袋式除尘器

    一、产品概述
      LFEF型立窑玻纤袋式除尘器是**建材局合肥水泥研究设计院专门Φ3.2×10m、Φ2.9/3.0×10m、Φ2.2×8m、 Φ2.2×8m、机立窑废气除尘研制的新产品,荣获1997年度部级科技进步奖,并被**科委列入1997年度“**新产品”,1993年技术 项目,1994年度被国环保局列为**佳实用技术。该机采用微机控制,分室反吹,定时、定阻清灰,温度检测显示等措施,使玻纤袋除式尘器在机立窑废气除 尘中能**、稳定运行,烟囱出口排放浓度低于**规定的100mg/mn3排放标准可达(<50mg/mn3)。该 设备可不停机分室换袋,操作简单,**,运行费用低,是解决机立窑烟气除尘的设备。

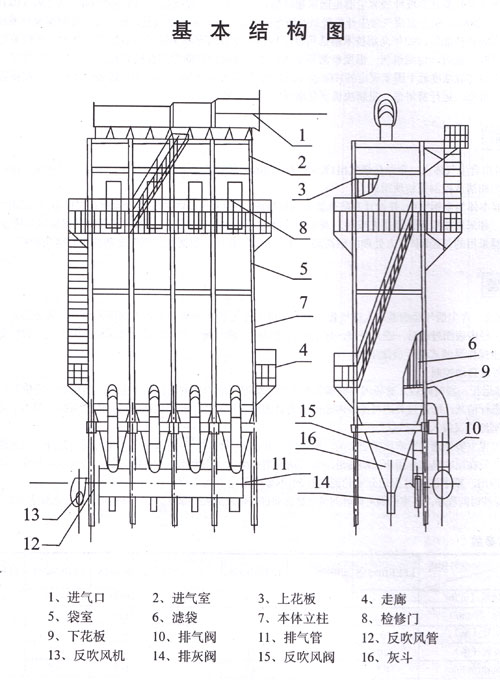

    二、结构
      该设备由含尘气体入口至净化烟气出口,本体结构由进气管路、进气室、袋室、灰斗、排灰阀、出口管道及反吹风系统和清灰控制系统所组成。
      除尘器本体为全钢结构,并设计有防热膨胀机构措施,外壳采用LBY型轻质岩棉板双层保温,外表用#=0.5镀锌板防护,并采用抽拉铆钉新工艺安装,花 板用冷冲压压延滚压成型工艺,即增加强度又设备质量。
          除尘器采用的是经RH配方处理的玻纤袋,其抗折性、、强度及热冲击性能**。
    三、工作原理
      (1) 过滤:含尘烟气经烟气经烟道进入进气管,由上站进入进气室,部分粗粒由惯性而落入灰斗,其余部分烟气粉尘进入滤袋,经内表面过滤后,进入袋室,然后经由通 风槽、排气阀、出气管道由排风机排入大气,该设备为上部进气,负压振作风滤式玻纤袋除尘器。
      (2) 清灰及自动控制: 除尘器进行一段时间后,滤袋内表面捕集的粉尘增厚,除尘器的运行阻力上升,当增加值后,这就需要对滤袋进行清灰,即通过外力将滤袋内表面上附着的粉尘 掉,使除尘器的运行阴力下降,阴力下降下值后,该室滤袋又投入正常运行。
      整个清灰过程主要是通过反吹风来进行的,当阻力上升需要清灰时,微机指令关闭排气阀,打开反吹风阀,将原来膨胀的滤袋在反吹风的作用下压瘐变形,使其 达到清掉滤袋内表面附着粉尘的目的。清灰落入灰斗,经排灰阀进入绞刀排出,整个清灰过程是分室轮流进行的,不影响除尘器的正常工作。
      定时清灰是按时间程序,各室根据可调时间参数自动进行轮流清灰,除尘器清灰周期可根据工艺要求设定调整。
      除上述控制方法外,还设置有手动控制机构,可人工进行正常清灰。
    四、温度控制
      立窑烟气温度一般在60-300℃ 范围内波动,烟气含湿量在4-12%范围左右,为了防止除尘器的结露和糊袋以及温度过高发生烧袋等恶性事故的发生,特采取如下措施;
      (一)袋除尘器的进气管道、本体、及灰斗要采取保温措施,以防止除尘器结露
      (二)在除尘器的进气口、排气口等处安装有温度检测与自动报警装置,废气一旦超过除尘器的使用温度范围,则发出报警自动采取温控措施,以除尘器安 全运行。
    五、主要技术参数

    参数\规格 LFEF10×358 LFEF9×358 LFEF8×358 LFEF7×358 LFEF6×358 LFEF5×358 LFEF4×358
    处理风量(m2/h) 10700 96600 85000 75000 64000 53000 43000
    过滤面积(m2) 3580 3220 2864 2506 2148 1790 1432
    单元数(室) 10 9 8 7 6 5 4
    滤条数(条) 880 790 704 616 528 440 352
    过滤风速(m/min) <0.5 <0.5 <0.5 <0.5 <0.5 <0.5 <0.5
    设备阻力(Pa) <1570 <1570 <1570 <1570 <1570 <1570 <1570
    **高处理温度(℃) 280 280 280 280 280 280 280
    效率(%) >99.8 >99.8 >99.8 >99.8 >99.8 >99.8 >99.8
    配用窑型(m) ф3.2×12   ф3.2×10 ф2.9/3.0×10 ф2.5/2.8×10 ф2.3×10/8.5 ф2.2/2.0×8

    LFEF系列立窑玻纤布袋式除尘器
    六、安装与维修
      1、本除尘器为全钢结构外壳,因此,**严格按照设计图纸安装与验收;
      2、进气管、排气管、各种阀门,排灰绞刀等与设备的联接要用填料,整个除尘设备系统要其气密性。
      3、滤袋的捆扎安装滤袋要特别强调**,在搬运过程特别小心防止滤袋与周围硬物,尖角物件接触,严禁踩袋、重压,折叠,以防止滤袋出现破洞和裂口影 响除尘器效果。
      4、除尘器运行时应随时监视排放情况,如发现烟囱冒灰短路,应查明原因,如果滤袋破损,应**换新袋。
      5、袋室**换滤袋,需严格按操作规程进行,并有监护人员,以防止意外事故发生。
      6、除尘器引风机停止运行前**进行清灰,把滤袋上的积灰干净,同时将灰斗内的灰尘排净,以防停机后灰尘干结于滤袋内和除尘器灰斗内,影响除尘器 效率和设备使用寿命。
